Calcul du débit d’une seringue électrique

1. Définition

Le débit est la quantité de liquide écoulée dans un temps donné : Débit = quantité / temps.

Le débit d'une seringue électrique est égal au rapport entre le volume exprimé en millilitres, et le temps de passage de ce liquide, exprimé en heures : millilitres par heures (ml/h).

2. Pousse-seringue électrique

2.1 Définition

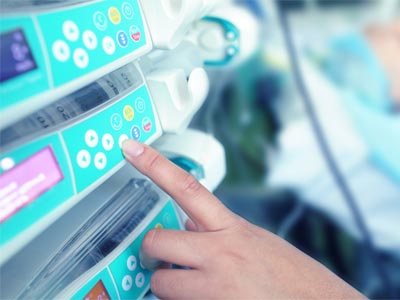

Le Pousse-Seringue Electrique (PSE) ou Seringue Auto-Pulsée (SAP), voire Intra-Veineuse à la Seringue Electrique (IVSE), est un dispositif utilisé pour maintenir un débit régulier lorsque des médicaments ou des liquides sont administrés dans l'organisme par voie intraveineuse.
Cet appareil permet d'administrer en continu et à débit constant, un soluté ou un médicament.

2.2 Principe de fonctionnement

  • Un moteur fait progresser régulièrement le piston de la seringue grâce à une vis sans fin. Il est commandé par un système électronique permettant de signaler des dysfonctionnements grâce à des alarmes
  • Fonctionne sur secteur ou sur batterie : laisser brancher même quand on ne s'en sert pas pour le recharger

2.3 Composition d’un pousse-seringue électrique

  • Un bouton marche/arrêt
  • Un système d’alarmes :
    • Seringue mal positionnée
    • Obstruction, contre-pression excessive
    • Seringue terminée et pré-alarme de fin d’administration
    • Fuites
    • Décharge de la batterie
  • Un sélecteur en fonction du modèle de seringue utilisée
  • Un clavier de réglage en ml/h comportant une virgule : précision au dixième des décimales
  • Un interrupteur de position pose, sur certains modèles
  • Un bouton pour réaliser des bolus, sur certains modèles

2.4 Utilisation d’un pousse-seringue électrique

  • Utilisation avec des seringues spéciales de 50 ml ou 60 ml
  • Le débit peut être réglé entre 0,1 à 99,9 ml/heure
  • Programmation du débit en millilitres par heures : ml/h
  • Précision du débit au dixième des décimales (0,1)

3. Procédure de calcul du débit d’une seringue électrique

  • Etape n°1 : analyser les données connues et inconnues
    • Débit ou Vitesse (ml/h) = Volume (ml) / Durée (h)
    • Volume (ml) = Vitesse (ml/h) × Durée (h)
    • Durée (h) = Volume (ml) / Vitesse (ml/h)
  • Etape n°2 : convertir le volume prescrit en millilitre
Tableau de conversion des unités de capacité
kl hl dal l dl cl ml - - µl

  • Etape n°3 : convertir la durée prescrite en heures
Tableau des unités de temps
Unité Symbole Valeur en j Valeur en h Valeur en min Valeur en s
jour j ou d 1 24 1 440 86 400
heure h - 1 60 3 600
minute mn ou min - - 1 60
seconde s - - - 1
milliseconde ms - - - 10-3
  • Seconde : s
    • 60 s = 1 mn
    • 3 600 s = 1 h
    • 86 400 s = 1 j
  • Minute : mn
    • 1 mn = 60 s
    • 30 mn = 0,5 h
    • 60 mn = 1 h
    • 1 440 mn = 1 j
  • Heure : h
    • 1 h = 3 600 s
    • 1 h = 60 mn
    • 24 h = 1 j
  • Jour : j
    • 1 j = 24 h
    • 1 j = 1 440 mn
    • 1 j = 86 400 s
  • Etape n°4 : diviser les millilitres par les heures
    • ml/h = millilitres / heures
    • millilitres = ml/h
      heures
  • Etape n°5 : arrondir le résultat au dixième le plus proche
    • ml/h par défaut : si le résultat est arrondis à l'entier inférieur
      • Si le centième est 0, 1, 2, 3 ou 4, le résultat est arrondis au dixième inférieur
    • ml/h par excès : si le résultat est arrondis à l'entier supérieur
      • Si le centième est 5, 6, 7, 8 ou 9, le résultat est arrondis au dixième supérieur

4. Exemples

4.1 Exemple n°1

Le médecin prescrit : 1 g d’antibiotique à diluer dans 50 ml et à administrer en 60 mn à la seringue électrique. Quelle est la vitesse du pousse-seringue électrique ?

  • Etape n°1 : analyser les données connues et inconnues
    • Débit ou Vitesse (ml/h) = millilitres / heures = ?
    • Volume = 50 ml
    • Durée = 60 mn
  • Etape n°2 : convertir le volume prescrit en millilitre
    • 50 ml = 50 ml
Tableau de conversion des unités de capacité
l dl cl ml
    5 0
  • Etape n°3 : convertir la durée prescrite en heures
    • 60 mn = 1 h
  • Etape n°4 : diviser les millilitres par les heures
    • millilitres / heures = ?
    • 50 / 1 = ?
    • 50 / 1 = 50
  • Etape n°5 : arrondir le résultat au dixième le plus proche
    • 50 -> 50
  • Le débit de la seringue électrique est de 50 ml/h soit vitesse 50

4.2 Exemple n°2

Le médecin prescrit un sédatif à 1,4 mg/h à la seringue électrique, sachant que le protocole de dilution est de 25 mg/50 ml. Quelle est la vitesse du pousse-seringue électrique ?

  • Etape n°1 : analyser les données connues et inconnues
    • Débit ou Vitesse (ml/h) = millilitres / heures = ?
    • Débit (mg/h) = milligrammes / heures = 1,4 mg/h
    • Volume = 50 ml
    • Durée (h) = Volume (ml) / Vitesse (ml/h) = ?
    • Concentration du produit = 25 mg/50 ml
  • Etape n°2 : effectuer la règle du produit en croix pour calculer la concentration du produit pour 1 millilitre de solution
    • Etape I : analyser les données
        on a : 50 ml -> 25 mg
        on recherche : 1 ml -> ? mg
    • Etape II : établir l'équivalence entre deux fractions
        50 = 25
        1 ?
    • Etape III : réaliser le produit en croix
      • 50 x ? = 25 x 1
    • Etape IV : calculer le terme inconnu (?)
      • ? = (25 x 1) / 50
      • ? = 25 / 50
      • ? = 0,5
    • 1 millilitre de solution contient 0,5 milligrammes de produit
  • Etape n°3 : effectuer la règle du produit en croix pour calculer le volume en millilitre de produit prescrit
    • Etape I : analyser les données
        0,5 mg -> 1 ml (concentration du produit obtenue à l'étape n°2)
        1,4 mg -> ? ml (concentration du débit du produit prescrit)
    • Etape II : établir l'équivalence entre deux fractions
        0,5 = 1,4
        1 ?
    • Etape III : réaliser le produit en croix
      • 0,5 x ? = 1,4 x 1
    • Etape IV : calculer le terme inconnu (?)
      • ? = (1,4 x 1) / 0,5
      • ? = 1,4 / 0,5
      • ? = 2,8
    • 2,8 millilitres de solution contient 1,4 milligramme de produit
  • Etape n°4 : calculer la vitesse de la seringue électrique
    • Vitesse = millilitre / heure
    • Il est prescrit 1,4 mg en 1 h
    • On sait que 1,4 mg représente 2,8 millilitre de solution
    • La vitesse de la seringue électrique est donc de 2,8 ml/h
  • Etape n°5 : arrondir le résultat au dixième le plus proche
    • 2,8 -> 2,8
  • Le débit de la seringue électrique est de 2,8 ml/h soit vitesse 2,8

4.3 Exemple n°3

Le médecin prescrit une seringue électrique d'insuline dosée à 1,5 UI/ml à vitesse 3. Combien de millilitre et d’insuline sont administrés en 2 heures ?

  • Etape n°1 : analyser les données connues et inconnues
    • Débit ou Vitesse (ml/h) = 3 ml/h
    • Volume = ? ml
    • Durée = 2 h
    • Concentration du produit = 1,5 UI/ml
  • Etape n°2 : calcul du volume administré en 2 heures
    • Débit = Volume / Durée
    • Débit x Durée = Volume
    • 3 x 2 = ?
    • 3 x 2 = 6
  • En 2 heures, 6 millilitres de la solution d'insuline seront administrés
  • Etape n°3 : effectuer la règle du produit en croix pour calculer la quantité de produit administrée en 2 heures
    • Etape I : analyser les données
        on a : 1 ml -> 1,5 UI
        on recherche : 6 ml -> ? UI
    • Etape II : établir l'équivalence entre deux fractions
        1 = 6
        1,5 ?
    • Etape III : réaliser le produit en croix
      • 1 x ? = 6 x 1,5
    • Etape IV : calculer le terme inconnu (?)
      • ? = (6 x 1,5) / 1
      • ? = 9 / 1
      • ? = 9
  • En 2 heures, 9 UI d'insuline seront administrés

4.4 Exemple n°4

Le médecin prescrit un tonicardiaque à 5 µg / kg / mn pour un patient de 80 kg, sachant que le protocole de dilution est de 250 mg/50 ml. Quelle est la vitesse du pousse-seringue électrique ?

  • Etape n°1 : analyser les données
    • Débit (µg / kg / mn) = 5 µg / kg / mn
    • Poids = 80 kg
    • Concentration du produit = 250 mg/50 ml
  • Etape n°2 : calcul du nombre de gamma en fonction du poids
    • Prescription : 5 µg / 80 kg / mn
    • 5 x 80 = 400
    • La prescription est donc de 400 µg/mn
  • Etape n°3 : calcul du nombre de gamma en fonction de la durée
    • 1 h = 60 mn
    • Prescription : 400 µg/mn
    • 400 x 60 = 24 000
    • La prescription est donc de 24 000 µg/h
  • Etape n°4 : convertir les gamma en milligrammes
    • 24 000 µg = 24 mg
Tableau de conversion des unités de masse
g dg cg mg     γ
    2 4 0 0 0
  • Etape n°5 : effectuer la règle du produit en croix pour calculer la quantité de produit administrée en 1 heure
    • Etape I : analyser les données
        on a : 250 mg -> 50 ml
        on recherche : 24 mg -> ? ml
    • Etape II : établir l'équivalence entre deux fractions
        250 = 24
        50 ?
    • Etape III : réaliser le produit en croix
      • 250 x ? = 50 x 24
    • Etape IV : calculer le terme inconnu (?)
      • ? = (50 x 24) / 250
      • ? = 1 200 / 250
      • ? = 4,8
    • 4,8 millilitres de solution contient 24 milligrammes de produit soit 24 000 µg
  • Etape n°6 : calculer la vitesse de la seringue électrique
    • Vitesse = millilitre / heure
    • Il est prescrit 5 µg / kg / mn pour un patient de 80 kg
    • La prescription est donc de 24 mg/h
    • On sait que 24 mg représente 4,8 millilitre de solution
    • La vitesse de la seringue électrique est donc de 4,8 ml/h
  • Etape n°7 : arrondir le résultat au dixième le plus proche
    • 4,8 -> 4,8
  • Le débit de la seringue électrique est de 4,8 ml/h soit vitesse 4,8
